Les sorties de caisson

Les sorties de caisson de volets roulants

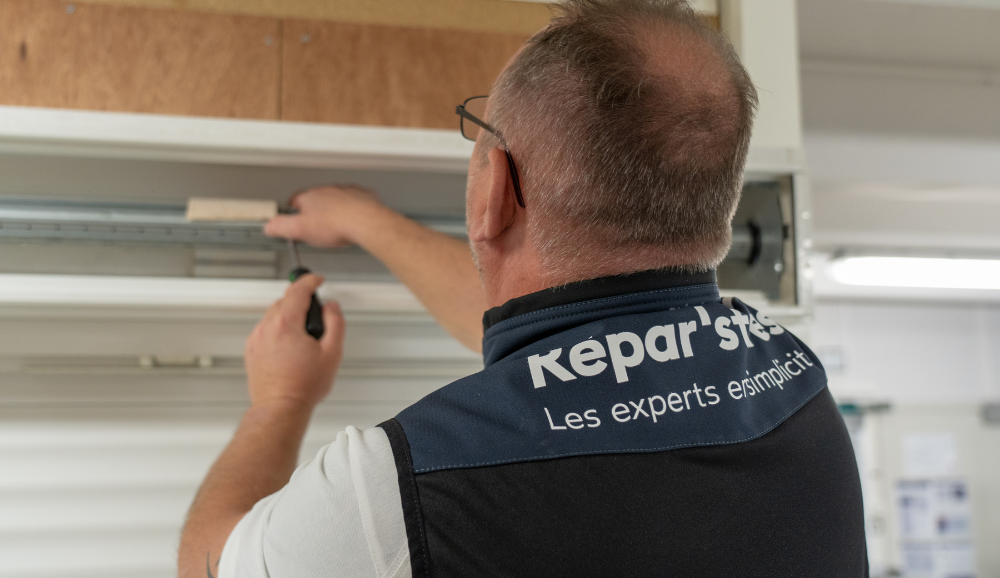

La sortie de caisson est composée d’une genouillère (ou cardan) et d’une platine, pour sa partie visible, et d’une tige qui vient s’insérer dans le treuil, pour sa partie à l’intérieur du coffre du volet roulant. La sortie de caisson est une pièce centrale dans un mécanisme de volet roulant manuel à manivelle car il sert à assurer la liaison entre cette dernière et le treuil. Ainsi elle permet de réaliser la montée et la descente du volet.

Le choix d’une sortie de caisson s’effectue en fonction de différents critères :

  • Du type de sortie vers la manivelle : mâle ou femelle,
  • Du diamètre intérieur de la genouillère : rond diamètre 12, 13, 16, hexagonale…
  • Du type de pose : en façade, sous le coffre ou latérale,
  • De l’angle de la sortie (du déport) : sortie à 45°, sortie à 90°…
  • De l’entraxe de fixation de la platine : embase étroite pour les volets monoblocs, embase large pour les volets traditionnels,
  • De la couleur du coffre,
  • De la forme de la tige d’entrée dans le treuil : 6 pans ou carré,
  • De la longueur de cette tige.

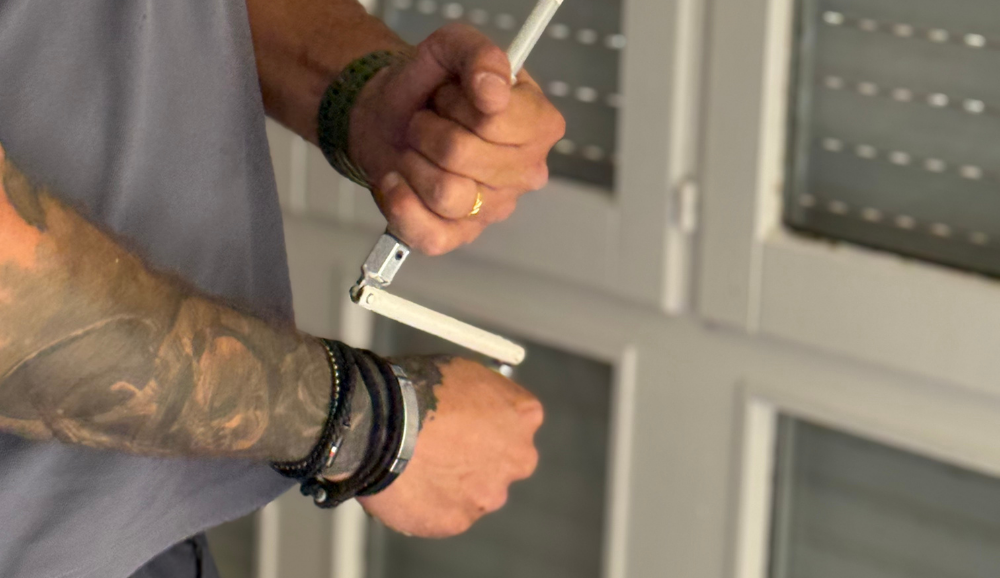

La sortie de caisson d’un volet roulant peut être de matières différentes, en plastique ou en acier principalement. De plus, la manivelle se fixe sur la sortie de caisson par une vis simple ou par une goupille flottante avec un anneau.

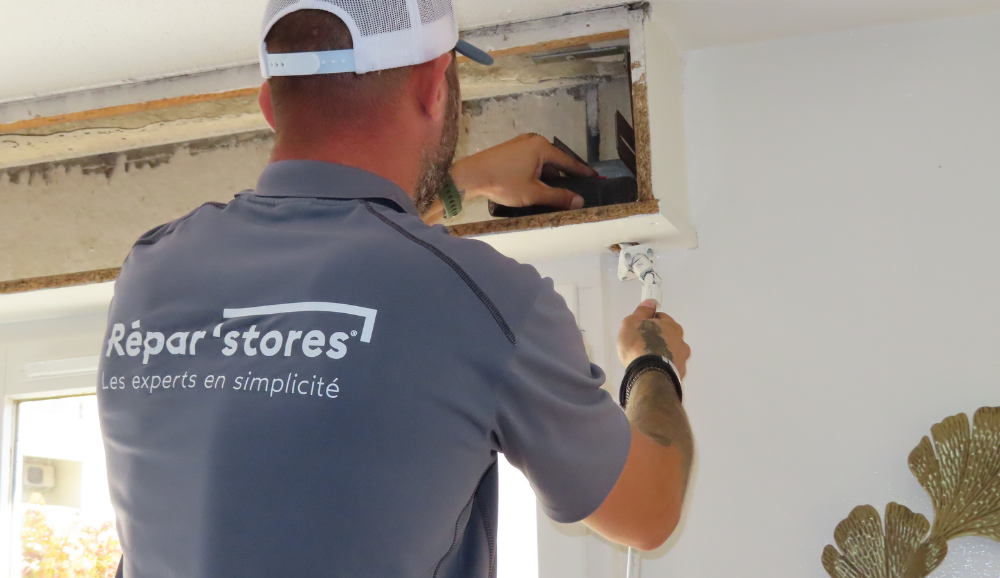

Les différents types de sorties de caisson

Il existe deux principaux types de sorties de caisson pour un volet roulant selon le déport de la sortie.


Les sorties de caisson qui se manœuvrent en sous face jusqu’à 45°


Ces sorties de caisson possèdent un angle de manœuvre pouvant aller jusqu’à 45° avec un seul cardan (la genouillère). Elles sont généralement utilisées sur les volets monoblocs avec un pose sur le pan coupé du volet.


Les sorties de caisson qui se manœuvrent au-delà de 45°


Ces sorties de caisson sont appelées " sorties à 90° " et sont dotées d’un double cardan permettant la manœuvre du volet roulant avec un angle pouvant aller jusqu’à 90°.

Les renvois de manivelle (autre nom des sorties de caisson) se différencient également par les différents types de manœuvres en entrée dans le treuil (forme qui actionne le treuil).



Les accessoires des sorties de caisson

  • Les plaques de reprises pour simple ou double cardan
  • Les guides à rotule
  • Les genouillères


Nos prestations relatives aux sorties de caisson de volet roulant

Les intervenants Repar’stores sont spécialisés dans les sorties de caisson de volets toutes marques et proposent les prestations suivantes :


  • Le remplacement de sorties de caisson
  • Le remplacement d’un mécanisme complet de volet roulant manuel
